隨著廣電全光網傳輸光纖到戶方案（FTTH）的實施，當EDFA在CATV系統中用作級聯放大時，系統C/N會嚴重劣化，因此要求EDFA具有高的飽和輸出功率、低的失真，而鉺鐿共摻（EYDFA）雙包層大功率光纖放大器滿足這一需求，以適應當前FTTH和FTTB網絡的需求。FTTH除傳輸1550nm CATV光信號的同時，還需E/GPON DATA光信號傳輸，合波型大功率光纖放大器是在EYDFA的基礎上結合FWDM器件，有機地把1550波段CATV光信號與1310/1490nm PON DATA光信號進行合波傳輸。

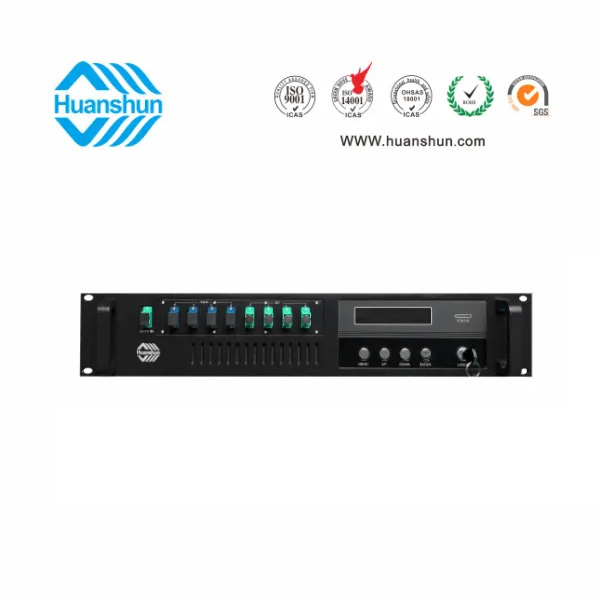

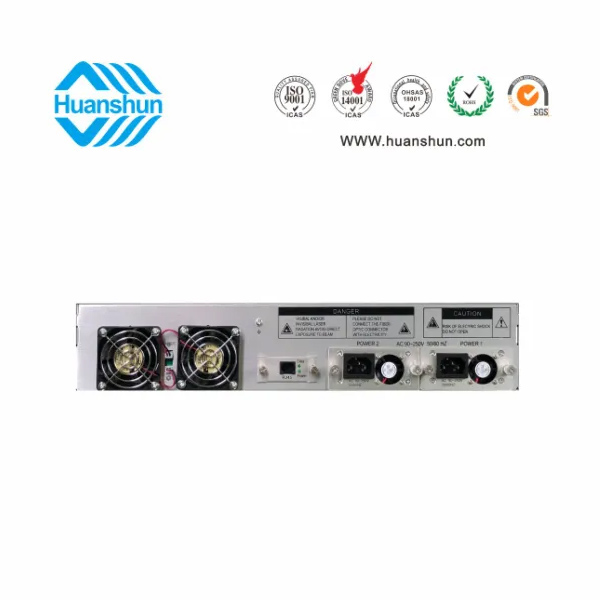

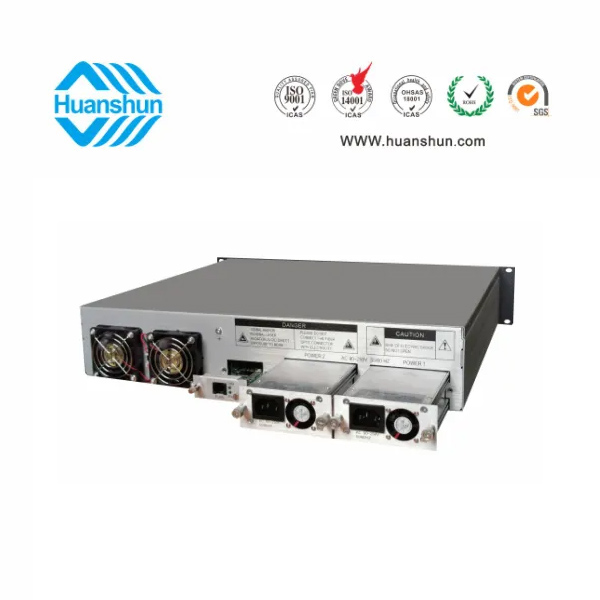

YGF1504-XXC室內型結構采用全鋁材機箱，表面氧化拉絲工藝；JDSU等世界著名半導體公司出品的多模大功率泵浦激光器作為泵浦源，美國OFS合束器作為雙包層合成器。機器內設光功率輸出穩定電路及激光器熱電致冷器能穩定工作。微處理器軟件對激光器的工作狀態進行監控，工作參數由數字面板（LCD）顯示。一旦激光器的工作參數偏離軟件設定的允許范圍，微處理將自動關斷激光器電源，紅燈閃爍提示告警，數字面板提示故障原因。
█ 高品質：采用多模大功率泵浦激光器，功率通過優化&平衡技術，最大限度地降低EYDFA的噪聲系數，可與常規的EDFA相媲美，可使系統獲得優異的CNR；
█ 多輸出：合成輸出功率最大可達1.6W～6W，可按用戶需求量配套多路輸出。室內結構規格有4×16～23dBm.
█ 可靠性：室內型采用全鋁材19"標準機箱，可直接上19"機柜；
█ 直觀性：泵浦激光器是整機最貴重的器件，機器內設微處理器對泵浦激光器的工作狀態進行監控，工作參數由面板LCD窗口顯示；
█ 網管型：支持SNMP網管協議、Telnet，支持環順FTTH綜合網管系統；
█ FWDM插入：室內型任一規格都可集成FWDM。當結合GPON、EPON PON信號，一纖三波傳輸時顯得光網絡更簡潔方便。
項 目 | 單位 | 性能指標 |
光工作波長 | nm | 1535～1565 |
輸入光功率范圍/標稱輸入光功率 | dBm | -3～+10/+3 |
最大/最小告警值 | dBm | +10前面板光告警/+2～-10前面板光告警, ≤-10關機 |
噪聲系數 | dB | ≤5.0 (0 dBm,@1550nm) |
光功率輸出穩定度/增益平坦 | dB | ＜±0.5/＜±0.3 |
極化靈敏度/極化模式色散 | dB/Ps | ＜0.2/＜0.5 |
輸入/輸出端泵浦泄漏功率 | dB | ≤-30/≤-30 |
光輸入、輸出反射損耗 | dB | ＞45 SC/APC（臺階式端面） |
額定輸出功率 | dBm | ≥標稱值（詳見規格描述） |
CNR/CTB/CSO | dB | ≥48/≥63/≥63（注1） |
供電電源/功耗 | V/W | 室內機型：AC90～255市電或DC-48V/40（雙電源工作） |
工作/儲存溫度 | ℃ | -20～50/-30～70(相對溫度5～90%) |
機箱規格尺寸 | mm | 室內2U機箱機型：88×482.6×387 室內3U機箱機型：132×482.6×387 |
網管接口 | / | RJ45（遵循網管國家標準，支持WEB瀏覽器） |
FWDM損耗 | dB | ≥0.65（型號規格后綴帶C的有此功能） |
注：1、用測量用光發射機和接收機組成的光鏈路聯測，給出的指標為鏈路指標 2、以上主要性能指標符合GY/T 184-2002有線電視模擬光纖放大器技術要求和測量方法 | ||
產品名稱 | 型號 | 技術參數 |
大功率光纖放大器EYDFA | YGF1504-16C | 19 ＂ 2U標準機箱，-5 ～ +10 d Bm輸入，4路標稱規格（16、17、18、19、20、21、22、23dBm）放大輸出，并支持下調-2dB，安全連接模式，NF ≤ 5dB（0dBm時）；內置FWDM合波器，插播損耗 ≤ 1dB；雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） |
| YGF1504-17C | ||
| YGF1504-18C | ||
| YGF1504-19C | ||
| YGF1504-20C | ||
| YGF1504-21C | ||
| YGF1504-22C | ||
| YGF1504-23C |
